一、           概述
DYSN系列溫度遠傳監測儀回路供電， 4路PT100溫度傳感器輸入一路輸出4～20mA的標準電流。儀表具有LED數字顯示，在無選擇時顯示***高溫度點的溫度值，需要時用戶可以通過面板上的按鍵或遠傳遙控電平，選擇查看任一測溫點的溫度值（鋁合金外殼）。
任一傳感器斷線LED顯示“brok”。

二、           主要技術特性
1.        測量范圍：0～150℃
2.        傳感器：PT100
3.        測量點：4點
4.        基本準確度：0.5級
5.        顯示準確度：LED顯示器為0.2級
6.        引線電阻規定：5Ω（熱電阻三線制接法）
7.        輸出：4～20mA
8.        電源電壓：14～30V、（隔離型）17～30V
9.        抗射頻干擾：＞10V/m（80MHz～1000MHz）
10.     環境溫度：-40℃+75℃
11.     絕緣電壓：輸入與輸出間500VAC（隔離型產品具有）
12.     防護等級：IP65（鋁合金外殼）
13.     遠傳遙控開關電平：DC18V～DC30V

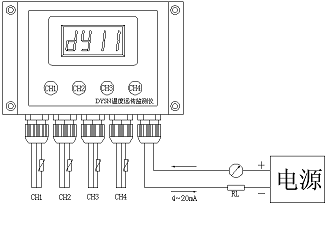

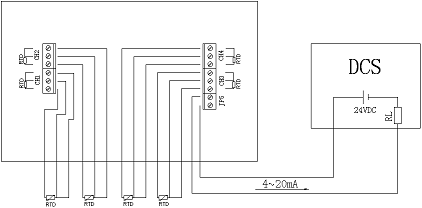

三、           工作接線圖

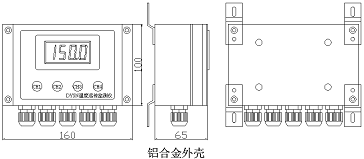

四、           儀表結構與安裝尺寸
