DY2000液晶顯示熱水熱量積算儀表

一、主要特點
1.  秉承DY2000儀表的優良性能。
2.  采用圖形液晶顯示技術，豐富的顯示功能：同時顯示進水溫度、出水溫度、熱量瞬時值、熱量累積值、流量瞬時值、流量累積值及當前系統時間。
3.  具有最近16次上電、掉電時刻查詢功能，良好的防盜竊功能。
4.  具有熱量、流量累積值報表查詢功能，長度為8年+12月+31天+24小時。
5.  具有繼電器報警時刻查詢功能，兩路報警分別最多21個報警時間點。
6.  溫度傳感器斷線時，自動轉入預置的溫差計算。

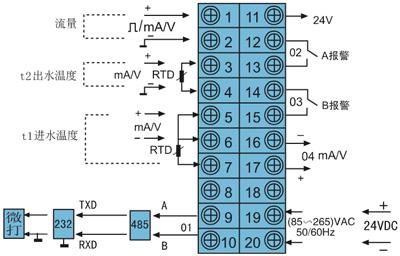

二、DY2000液晶顯示熱水熱量積算儀表接線圖



三、DY2000液晶顯示熱水熱量積算儀表系列型譜

型   譜

說   明

DY

大延牌智能型儀表

2

SMT+開關電源(AC：85V～265V  50/60Hz)

1

寬×高×深：(160×80×115) mm

2

(80×160×115) mm

9

(96×96×112) mm

WL

液晶顯示熱水熱量積算儀

缺省為黃色背光

B

藍色背光

0

無輸出

1

報警（O2）+報警（O3）

2

報警（O2）+報警（O3）+（4～20）mA變送輸出（O4）

3

報警（O2）+報警（O3）+（1～5）V變送輸出（O4）

4

通訊/打?。?font face="Times New Roman" style="margin: 0px; padding: 0px;">O1）

5

通訊/打?。?font face="Times New Roman" style="margin: 0px; padding: 0px;">O1）+報警（O2）+報警（O3）

6

通訊/打印（O1）+報警（O2）+報警（O2）+（4～20）mA變送輸出（O4）

7

通訊/打?。?font face="Times New Roman" style="margin: 0px; padding: 0px;">O1）+報警（O2）+報警（O2）+（1～5）V變送輸出（O4）

9

用戶特殊要求的輸出

0

適配三角波、正弦波、方波等脈沖輸出傳感器（300mV＜幅值＜12V）

1

適配NPN、PNP、三極管脈沖輸出傳感器

2

適配無源觸點脈沖輸出傳感器

6

流量信號機（4～20）mA輸入

8

流量信號（1～5）V輸入

9

用戶特殊要求的分度號

2

Pt100熱電阻輸入

6

溫度信號（4～20）mA輸入

8

溫度信號（1～5）V輸入

9

用戶特殊要求的輸入

缺省為AC220V供電

D

DC24V供電

缺省為無附加DC24V饋電電源輸出

P

附加DC24V饋電電源輸出

缺省為無以下功能

1

微型打印機通訊接口

2

RS232串行通訊接口

4

RS485串行通訊接口（帶隔離）

M

Modbus協議

＊     若進出水的溫度傳感器采用Pt100熱電阻，則兩支傳感器的引線電阻必須相同
＊     報警（02）和報警（03）用戶可自行組態為上限報警或下限報警
