  • 產品名稱：熱套式雙金屬溫度計
  • 瀏覽：
  • 添加時間：2015-05-26 17:39:34
  • 推薦度：
  •
產品介紹：

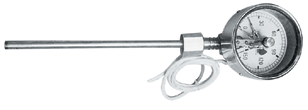

熱套式雙金屬溫度計



產品名稱：熱套式雙金屬溫度計
產品編號：Pro200910229575
產品型號：WSS系列
更新時間：2009.10.22
企業單位：南京昌暉



產品詳細介紹：

熱套式雙金屬溫度計

   詳細介紹

1、應用

     熱套式雙金屬溫度計可配合各式安裝套管，滿足不同壓力等級要求?？梢灾苯訙y量各種生產過程中的 -80-+500 ℃范圍內液體、蒸汽和氣體介質以及固體表面測溫。

2、主要技術參數

    標度盤公稱直徑：100
    精度等級：1.0、1.5
    連接尺寸：M20x1.5、NPT1/2
    熱響應時間：≤40s
    防護等級：IP55


3、外形及尺寸

形 式 D A B E d
徑向型 105 23 73   Ф 8

Ф 10
155 23 73
軸向型 65 50 110 34
105 50 110 34
萬向型 105 23 178 120
155 23 178 120
電接點
軸向型		 40 135
電接點
徑向型		 128 72 150 42
電接點
萬向型		 128 40 175 98

4、型號及規格

型 號 測溫范圍 精度等級 保護管材料 規 格 公稱壓力 套管形式
WSSN-403S

-80-+40

-40-+80

0-50

0-100

0-150

0-200

0-300

0-400

0-500

 1、5

1Cr18Ni9Ti

304

316

316L

哈氏 C-276

75

100

150

200

300

 ≤ 30MPa 螺紋連接式
WSSN-503S
WSSN-413S
WSSN-513S
WSSN-483S
WSSNX-413S
WSSNX-483S
WSSN-403L 150-40MPa 法蘭連接式
WSSN-503L
WSSN-413L
WSSNX-503L
WSSN-483L
WSSN-583L
WSSNX-403L
WSSNX-483L

注： 可配各式安裝套管，熱安裝套管形式詳見熱安裝套管
保護管其余材質根據協議訂貨：
打﹡表示公稱壓力根據法蘭壓力等級而訂。

5、選型須知

型號
精度等級
測溫范圍
安裝固定形式
熱安裝套管形式
插入長度

例A：萬向型雙金屬溫度計，測溫范圍0-400℃。熱安裝套管TH01F，插入長度300mm.即為：WSSN-483TH01F 0-400℃ l=300mm.
