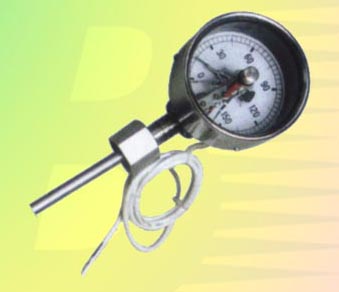

1、應用
電接點雙金屬溫度計應用于生產現場對溫度需自動控制和報警。可以直接 測量各種生產過程中的 -80 ℃ -+500 ℃范圍內液體、蒸汽和氣體介質溫度。
2、特點
現場顯示溫度，直觀方便；
具有自動切斷電源和報警功能；
安全可靠，使用壽命長；
多種結構形式，可滿足不同要求
3、工作原理
電接點雙金屬溫度計是利用溫度變化時帶動觸點變化，當其與上下限觸點接觸或斷開的同時，使電路中的繼電器動作，從而自動控制和報警。
4、主要技術參數
產品執行標準：
JB/T8803-1998
GB3836-83
標度盤公稱直徑： 100
精度等級：1.0、1.5
熱響應時間：≤40s
防護等級：IP55
5、電氣參數
| 額定功率（ VA ） |
***高工作電壓（ V ） |
***大允許電流（ A ） |
| 10 |
220VAC |
0 ． 7A |
| 24VDC |
6、絕緣電阻
| 額定電壓 |
直流試驗電壓（ DC ） |
絕緣電阻 |
| 24VDC |
100 |
7 |
| 220VAC |
500 |
20 |
正常工作大氣條件：溫度-25-+55℃相對濕度≤85﹪。
設定點誤差：設定點誤差應不超過基本誤差限的1．5倍。
切換差：切換差誤差應不超過基本誤差限的1．5倍。
7、型號及規格
| 型號 |
測溫范圍℃ |
精度等級 |
保護管材料 |
規 格 L |
安裝固定裝置 |
| WSSNX-400 |
-40-+80
0-+50
0-+100
0-+150
0-+200
0-+300
0-+400
0-+500
|
1.5 |
1Cr18Ni9Ti
304
316
316L
哈氏 C-276
|
75
100
150
200
300
400
500
750
1000
|
無固定裝置 |
| WSSNX-410 |
| WSSNX-480 |
| WSSNX-401 |
可動外螺紋 |
| WSSNX-411 |
| WSSNX-481 |
| WSSNX-402 |
可動內螺紋 |
| WSSNX-412 |
| WSSNX-482 |
| WSSNX-403 |
固定螺紋 |
| WSSNX-413 |
| WSSNX-483 |
| WSSNX-404 |
固定法蘭 |
| WSSNX-414 |
| WSSNX-484 |
| WSSNX-405 |
卡套螺紋 |
| WSSNX-415 |
| WSSNX-485 |
| WSSNX-406 |
卡套法蘭 |
| WSSNX-416 |
| WSSNX-486 |
注：特殊形式可根據協議訂貨；
|
