DY2000分時段PID調節數字顯示儀表
一、主要特點
1． 24小時分時段循環運行，***多設8個工作時間點。
2． 每個時段的時間、目標值自行設定；不同時間內根據對應的目標值自動調節。
3．自動/手動無擾切換。
二、DY2000分時段PID調節數字顯示儀表型譜

型   譜

說   明

DY

大延牌智能型儀表

2

SMT+開關電源(AC:85V～265V  50/60Hz)

1

寬×高×深：(160×80×115) mm

2

(80×160×115) mm

CA

分時段PID調節數字顯示儀表

V

調節器（1～5）V標準電壓輸出（O4）

I

調節器（4～20）mA標準電流輸出（O4）

S

可控硅過零控制輸出（O4）

W

PWM調寬電壓輸出（20VDC、20mA） （O4）

R

PWM調寬繼電器輸出（O4）

0

無輸出

1

報警（O2）+報警（O3）

2

（4～20）mA變送輸出（O1）+報警（O2）+報警（O3）

3

（1～5）V變送輸出（O1）+報警（O2）+報警（O3）

4

通訊（O1）+報警（O2）+報警（O3）

5

通訊（O1）+（4～20）mA變送輸出（O2）+報警（O3）

6

通訊（O1）+（1～5）V變送輸出（O2）+報警（O3）

9

用戶特殊要求的輸出

0

輸入信號類型由用戶自由選擇，出廠時設定在（4～20）mA輸入

1

適配K、B、J、E、T、S、R熱電偶

2

適配Pt100、Cu50熱電阻

3

適配霍爾變送器mV，量程自由設定

4

適配遠傳壓力表（30～350）Ω，量程自由設定

6

適配（4～20）mA輸入，量程自由設定

8

適配（1～5）V輸入，量程自由設定

9

用戶特殊要求的分度號

缺省為220VAC供電

D

24VDC供電

缺省為無附加24VDC饋電電源輸出

P

附加24VDC饋電電源輸出

缺省為不帶串行通訊接口

2

RS232串行通訊接口

4

RS485串行通訊接口（帶隔離）

M

Modbus協議

＊ 報警（O2），報警（O3）用戶可自行組態為上下限報警。
＊      特殊要求請與廠家聯系

三、DY2000分時段PID調節數字顯示儀表接線圖

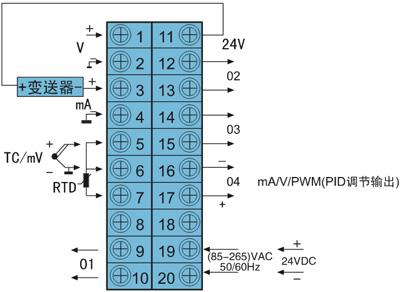

1. 輸入接線圖—(160×80×115)mm、(80×160×115)mm

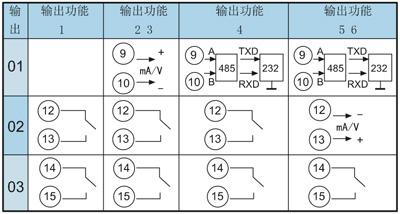

2. 輸出接線圖—(160×80×115)mm、(80×160×115)mm
